使用便携式数据采集器和系统进行状态监测

11分钟阅读


便携式数据收集器简介

便携式数据采集器通常是小型数据收集系统,可以从一台机器带到另一台机器,以收集资产健康数据。便携式设备通常有一到四个振动输入通道,在某些情况下还可以捕获温度、速度和其他过程数据。它们的使用通常采用便携式“路线”的形式,由机器和测量地点组成。便携式数据收集器捕获波形和频谱,可以离线分析或与过去的测量结果进行比较,从而为不断变化的资产健康状况提供了一个窗口。

对于低故障成本的资产,定期拍摄快照可以弥补昂贵的在线监控解决方案与完全没有资产监控之间的差距,后者可能增加生产中断的风险。然而,便携式数据收集器的离线特性要求人们将系统从一个资产移动到另一个资产,这可能很耗时,并且通常导致不经常进行测量,例如每月一次。与任何方法一样,必须考虑平衡。显而易见的是,无论成本多低,每台机器都可以从数据驱动的可靠性策略中受益。

便携式数据收集器的用例

便携式数据采集器,内华达探测仪200,手持式振动仪

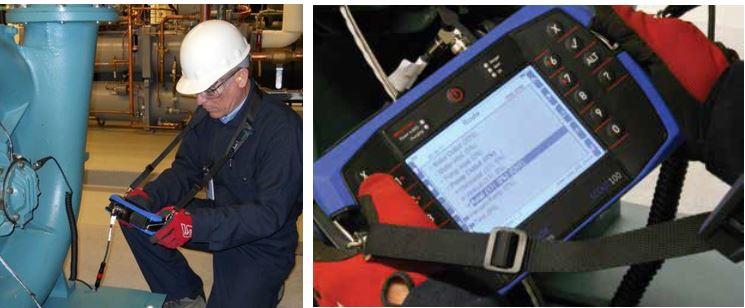

图1:使用便携式数据收集器进行测量

滚动轴承机械:适用于雇用工人的机器滚动轴承由于可穿戴设备的磨损速度相对较慢,因此便携式数据采集器可以有效地跟踪可穿戴设备的退化情况,帮助可靠性专业人员最大限度地延长设备的使用寿命,同时避免设备意外停机。对于遭受更突然的故障模式的机器,在线监测方法通常更受青睐,因为它增加了提前通知即将发生的机器问题或故障的可能性。

新的状态监测程序便携式电脑提供了一种经济实惠的方式来支撑一台新的电脑状态监测程序.通常,组织使用便携设备作为从预防性或反应性维护策略过渡到更有效的预测性或以可靠性为中心的维护策略的第一步。便携式程序的成功通常会导致对需要更频繁数据收集的资产或不容易使用便携式设备进行测量的资产进行在线和无线监测。

平衡与对准便携设备的另一个用途是用于机器平衡或校准。便携式设备可以提供必要的平衡或校准的见解,使机器列车调整到纠正不平衡和不对准问题

补充动态数据收集便携式数据采集器通常用于为没有能够捕获波形和频谱的在线监测系统的资产提供更多关于振动问题的见解,或者那些系统在捕获这些测量类型的频率上受到限制(例如:无线传感器或4-20mA振动变送器)。这些“基本监视”解决方案可以指出问题,但通常不包含捕获精确定位问题或确认问题已得到妥善解决所需的动态数据的情报或能力。便携式设备可以提供资产运行状况的缺失视图,并使可靠性专业人员和维护团队能够采取必要的纠正措施。

选择便携式数据收集器

由于便携式监控设备的选择可能很复杂,因此考虑以下标准是有帮助的:

  • 每个资产所需的度量数
  • 每个测量位置所需的轴数(例如,单轴与三轴)
  • 测量类型(例如,振动,转速计,或键相量†)
  • 了解资产健康状况所需的常用分析提取或测量(例如,频谱、波形、整体振动、峰值或解调峰值振动等)
本特利内华达便携式数据采集器,scout 100, scout 200, vbseries,振动测试仪,振动计
图2:Bently Nevada SCOUT和vbSeries便携式数据采集器

本特利内华达SCOUT100, SCOUT200和vbSeries便携式数据采集器具有多种功能,以满足可靠性专业人员的需求,包括设计用于危险区域的型号。下面列出了一些关键功能:

  • 路线上和路线外所有支持的测量类型:波形,光谱,轨道加速度,速度,位移和解调,过程或键盘输入
  • 机器分析:碰撞测试、时间同步平均、订单跟踪、同步采样和机器启动或停机期间的间隔捕获
  • 坚固,轻巧的设计所有便携式设备都经过一系列测试,以确保其适合工业用途,包括跌落测试(1.2米),防水测试(IP65+)和电池寿命测试(单次充电10小时以上)。此外,我们的便携式设计重量轻(<1.2kg)。
  • 快速数据收集:自动沉降算法,优化的测序和6Pack录音†确保检测到传感器稳定后的快速数据采集
  • 多通道我们的便携式硬件监测设备支持多通道振动数据收集、分析和平衡。可以同时捕获1到4个通道的数据以及转速表或键相量输入,使速度和/或相位同步测量
  • 先进的分析一套完整的先进记录和分析功能,包括6Pack记录,机器滑行测量和长时间波形捕获,实现更先进的分析技术
  • 危险区域认证: SCOUT型号具有ATEX I级,2区危险区域等级,而vbSeries型号具有CSA (C US) I级,2级等级,为全球各种用途提供通用认证。本质安全(IS)模型可用于CSA和ATEX I类,1区/ 1区危险区域环境。
  • 安全:通过使用带有集成传感器保持器的颈带来增强安全性,以确保行走或攀爬时设备和传感器的安全密封。
  • 蓝牙连接:我们的数据采集器使用蓝牙有效地连接和通信工业手持智能手机或平板设备,可用于危险环境

状态监测软件

本特利内华达广泛的产品供应的一个关键区别是能够将便携式设备的数据带入我们的系统1†状态监测软件-与其他软件相同的分析和可视化环境保护在线状态监测系统通常用于工厂中更关键的资产。系统1状态监测软件支持来自各种振动仪器和无线传感器的数据。它的数据历史学家能够处理来自在线、扫描、无线传感器,便携设备和过程派生数据-使可靠性专业人员能够清晰地了解其资产的健康状况。

系统的主要特性

系统1提供快速配置功能S,它支持资产、工具和可移植数据收集路由的离线定义。这有助于可靠性专业人员在定义路由和测量时节省时间。通过使用模板,可以进一步减少配置时间,模板允许将为一个资产定义的数据收集和度量应用于其他类似的资产。

系统1也提供可配置波段报警.这些分析提取或测量可以很容易地确定与资产特定失效模式密切相关的振动频谱中的趋势特征。能够定义指示不平衡,空化,对准和广泛的轴承或齿轮故障的波段警报,可以对机器问题进行更规范的诊断,特别是当趋势随时间变化时。System 1的软件定义警报的另一个好处是它能够从所有存储的历史动态数据中反向计算提取。

为了帮助识别问题,系统1包括一个统计告警设定值工具该系统根据之前收集的趋势数据来推荐报警设定值。当向监测路线中添加新资产时,特别是当工程师不知道预期的基线振动水平时,该工具非常有用。一旦存储了足够的基线数据,可以选择初始设定值,然后使用统计报警工具进行细化。统计告警设定值工具分析最近存储的数据,以确定适当的设定值,简化适当的告警阈值的选择。

系统1的一个独特功能是诊断功能,它允许可靠性专业人员以图形方式查看资产运行状况。诊断hmi由包含测量和颜色的机器图表组成,以提供作为更大的机器训练或过程单元的一部分的资产的上下文。当监视许多类似资产时,这些视图可以定义一次并快速应用到其他资产。下面显示了一个HMI视图的示例。

诊断功能

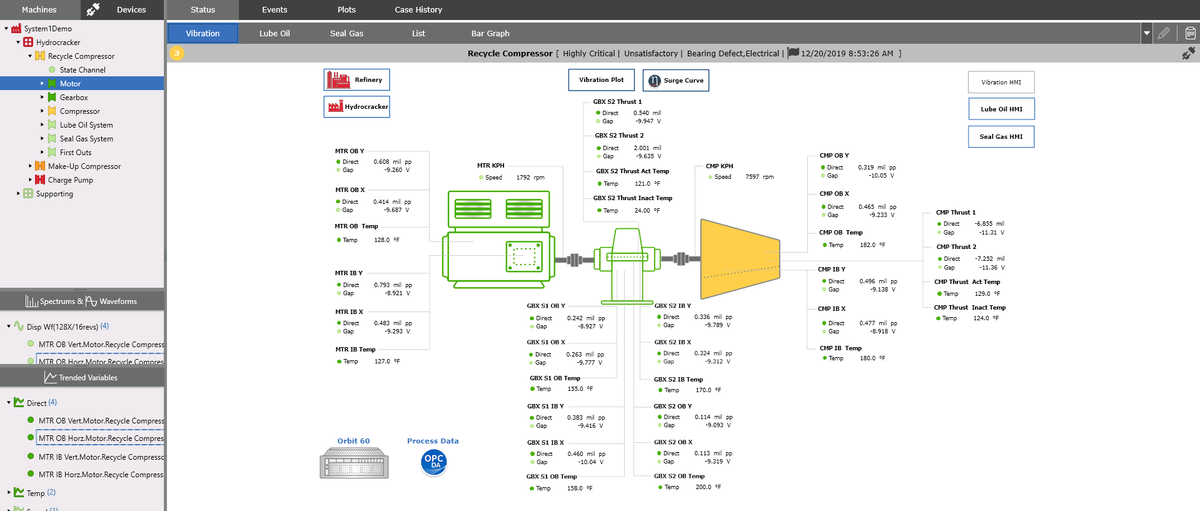

图3:诊断HMI

一旦警报产生,系统1的先进绘图功能使故障识别和根本原因分析变得更加容易。故障频率覆盖、默认图集、瀑布图以及高级光标选项和缩放提供了快速识别组件或资产健康状况退化所需的工具。

系统1具有集成的报告生成功能,能够在确定问题后高效地生成报告。此外,故障条件、注释和地块记录直接存储在System 1数据库中,允许用户更容易地协作,并随着时间的推移保存他们的综合知识。

最后,System 1提供了存储基线以供将来比较以及机器审计报告的功能,这允许将与特定故障模式相关的数据存档,以供以后参考。这些审计报告可以构成故障模式库的基础,可以在整个组织中加以利用,以便在将来更容易地理解类似的问题。

总结

来自Bently Nevada的便携式数据采集器和System 1软件在资产监测中发挥了关键作用,降低了故障的后果。它们可用于在没有在线系统的机器上收集动态数据,对机器问题进行故障排除,并为全厂预测性维护计划提供经济高效的解决方案。

与Bently Nevada合作,您可以从今天开始状态监测之旅,同时知道您拥有一个值得信赖的合作伙伴,以支持未来扩展到更多资产和扩展的监测解决方案。

要了解更多关于本利内华达的便携式数据采集器和系统1状态监测软件,请访问我们的笔记本电脑系统1网页或联系我们
