Masoneilan 35002系列Camflex™旋转控制阀

  • 描述:

    1968年推出原创摄箱箱时,它创造了一种革命性的新型控制阀 - 旋转地球。这种新型阀门融合了传统地球阀的最佳控制特征,具有旋转动作,以产生能够在当时更换至少80%的控制阀的阀门。

    自那个时间以来已经制定了许多改进和增强功能,拥有超过100万的Camflex阀门,安装在各种过程控制应用中。从最基本的水处理到严重的腐蚀服务,所有内容都可以撕裂其他阀门。Masoneilan Camflex阀门首先设计,最重要的是作为一个优良的控制阀,并且已被证明真正成为通用旋转球墨孔控制阀。

    C

    凸轮flex

    Camflex阀门的核心是其偏心阀塞。偏心旋转,双偏置凸轮的进、出阀座。这个凸轮系统动作消除摩擦在整个旋转过程中,旋塞在打开时离开阀座,这与其他旋转阀类型不同。这确保了所有开口的精确控制。

    凸轮FLEX

    C

    阀塞被偏移,这样在关闭时,阀塞表面的后缘将首先接触阀座环。额外的旋塞旋转导致旋塞臂轻微弯曲,使旋塞面与阀座完全接触。这个伸缩动作保证了紧长的长期座位具有光滑的座位/取消排列的动作。

    图表

    线性流量特性,具有更高的调节

    Camflex的线性流动特性可以在阀塞接近阀座时进行轻微的调整。当塞凸轮进入阀座时,流量变化率逐渐降低,直到塞接触到阀座。这提供了Cv比100:1在更大的流量范围内稳定运行。大多数传统的截止阀最多提供50:1。

    广泛的应用范围

    Masoneilan Camflex阀的标准结构包括可选的功能或在竞争阀中不可用的功能。

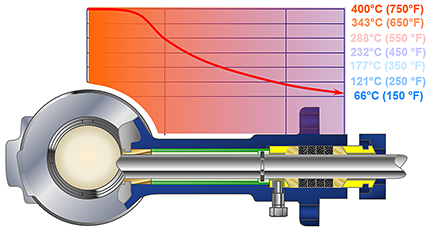

    积分扩展阀盖

    整体铸造延长帽提供高温应用中热量的有效辐射,以允许在-196˚C至400˚C(-320°F至750˚F)的完整额定服务温度下使用低摩擦的TFE填充材料。基于石墨的包装可作为防火应用程序的选项提供。

    camflex

    camflex

    低排放标准包装

    在工厂和管道中,逸散排放的最大来源之一是阀门,特别是从填料盒和密封垫片泄漏的排放。Camflex采用整体式阀盖设计,完全消除了阀盖连接处的排放,与类似压力等级的截止阀相比,这是一个巨大的优势。

    Camflex在减少填料泄漏方面更加突出,因为目前生产的每个阀门都配备了标准的EF Seal低排放填料系统。这种简单的双o形环密封填料系统满足FCI 91-1 (EPA)的要求。

    此外,可选的低辐射玻璃包装系统已独立通过ISO 15848-1 A级要求的氦和甲烷气体测试认证。测量结果比< 100ppm要求紧密25倍以上。该系统也满足美国EPA认证的低泄漏技术(CLLT)的要求。

    camflex

    旨在抵抗侵蚀

    在每个Camflex中,Handfaced或Solid Stellite插头是标准的,可选择座椅环和固定器,可用于腐蚀应用。

    导向衬套位于流的外部,以防止破坏性碎片撞击关键的导向表面。

    camflex

    这些特性有助于提供延长使用寿命在严酷的服务。

    camflex

    体积小,重量轻,操作方便

    Masoneilan Camflex II也更容易安装和维护,感谢其灵活的身体选项。可提供螺纹,无法兰或法兰端口,以匹配管道连接要求。Camflex GR配置还提供了法兰结构,与大多数标准截止阀的面对面尺寸相匹配,允许简化现有阀门的更换。

    无论选择何种连接方式,Camflex阀门都比截止阀产品更小、更轻一半大小,一半重量

    最小的部分

    Masoneilan Camflex II从最初的概念中加入了产品管制。它不仅在标准设计中消除了阀罩垫圈,它只需要一个阀门线尺寸的一个插头。该设计具有不同的座椅环,实现各种流动条件,而无需改变插头,笼和/或茎尺寸的麻烦。这将有所帮助最小化所需库存在货架上,在相同体积的其他Camflex安装中共享一个共同的部分。

    低噪声削减选项

    低噪声

    可选的专利差分速度装置(DVD)将可压缩流量流分离为高速核心和低速包络流流程。这种差分速度概念类似于商业喷气发动机和提供的概念噪音衰减可达18 dBA

    范围:

    大小:

    1“到16”(25到400 mm)

    评级和连接:

    法兰:ANSI 150 - 600

    无法兰:ANSI 150 - 600 UNI-DIN 10 - 100

    螺丝:NPT(1"至2")

    体材料:

    碳钢不锈钢高镍合金

    执行机构:

    35型弹簧膜片

    70系列汽缸

    修剪:

    偏心旋转插头

    固有特征:

    线性

凸轮

Masoneilan 35002系列Camflex™旋转控制阀

Masoneilan 35002系列Camflex™旋转控制阀

适用的行业

发电、炼油、石化、中游油气、上游油气、纸浆/纸。

主要应用:冷凝器,冷却塔,反应堆建筑,涡轮机建筑,反应器设施场地和BOP,燃气轮机,植物平衡,蒸馏,加氢处理,重整,开裂,二次,混合,淬火和分馏,电荷气体压缩,分离,管道完整性,操作,脱水,制冷,液化,装载/运输,再溶液,胶质化,脱水/治疗,压缩。
